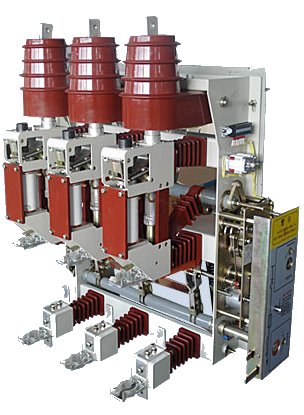

FN25-12D型交流高壓負荷開關
2017-2-27 10:18:26
產品型號:FZN25-12系列交流高壓負荷開關技術說明:
·概述
FN25-12D/630-20型交流高壓負荷開關是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作為電氣設施的保護和控制，用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流。
配有手動和電動機操作機構，便于實現電力系統的三遙控要求。
FN25-12D/T12531.5型交流高壓真空負荷開關——熔斷器組合電器是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作負荷控制和短路保護之用。配裝的接地開關，可以承受短路電流。操作機構可手動和電動，便于實現電力系統的三遙控要求。
FN25-12D、FZRN25-12D型負荷開關和組合電器適用于三相環網或終端供電的市區配電站和工業用電設備中，作負荷控制和短路保護用。由于組合電器對變壓器等電器設備的保護作用比斷路器更可靠，更經濟，特別適用于環網、雙輻射供電單元和箱式變電站。
·技術參數
| 序號 | 項目 | 單位 | 參數 | ||
| FN25-12D/T630-20 | FN25-12DR/T100-31.5 | ||||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定頻率 | Hz | 15 | ||
| 3 | 額定電流 | A | 630 | 100 | |
| 4 | 額定絕緣水平 | 1min工頻耐受電壓（有效值） | kV | 滅弧室斷口30； | |
| 對地及相間42；隔離斷口48 | |||||
| 雷電沖擊耐受電壓（峰值） | kV | 對地及相間75；隔離斷口85 | |||
| 5 | 額定動穩定電流（峰值） | kA | 50 | ||
| 6 | 4S熱穩定電流 | kA | 20 | ||
| 7 | 額定有功負載開斷電流 | A | 630 | ||
| 8 | 額定閉環開斷電流 | A | 630 | ||
| 9 | 額定電纜充電開斷電流 | A | 10 | ||
| 10 | 額定開斷空載變壓器容量 | kVA | 1600 | ||
| 11 | 額定轉移電流 | A | 2000 | ||
| 12 | 熔斷器型號 | SDLAJ-12，SFLAJ-12 | |||
| 13 | 撞擊器輸出能量 | J | 2-5（中等） | ||
| 14 | 額定短路關合電流 | kA | 50 | ||
| 15 | 接地開關額定動穩定電流（峰值） | kA | 50 | ||
| 16 | 接地開關2S熱穩定電流 | kA | 20 | ||
| 17 | 輔助回路額定電壓 | V | AC DC220 AC DC110 | ||
| 18 | 機構壽命 | 次 | 10000 | ||
